ZH-1023中央空調外機淋雨實驗裝置
一、概 述：
IPX3-6花灑淋雨試驗裝置是根據IEC60529：1989+A1：1999+A2:2013《Degrees of protection provided by enclosures（IP Code）》、GB/T 4208-2017《外殼防護等級(IP代碼)》/IEC 60529:2013《Degrees of protection provided by enclosure(IP code)》標準之14.2條款(IPX3-6淋水噴頭試驗和噴嘴試驗)、UL 50E-2007 《Enclosures for Electrical Equipment, Environmental Considerations》（電氣設備外殼，環境因素）要求設計制造的，用于IPX3-4淋水噴頭試驗、IPX5-6噴嘴試驗、UL噴水試驗（8.3條款）。

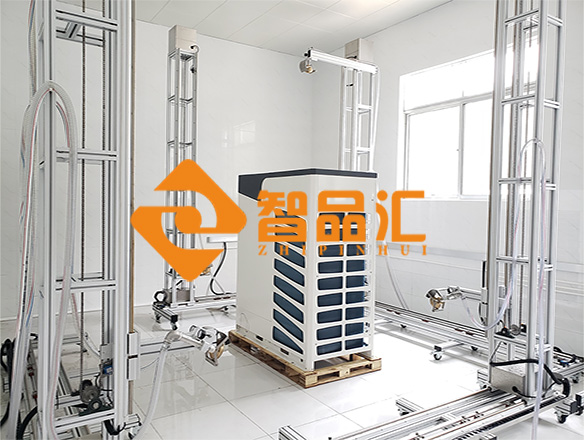

該成套設備由4組可上下升降左右移動電動支架、6個花灑淋雨噴頭、1個噴嘴、供水系統、控制系統組成、UL噴水試驗裝置。自動變頻調節水流量技術，只需在界面選擇噴頭輸入測試總流量，即可自動達到相應的IP水流量要求，及模擬吹風狀態。
二、技術要求：
1 | 淋雨面 | 五個面：前后、左右、頂部 |
2 | 花灑噴淋支架 | 有4個支架，每個支架可上下調節花灑位置 |
3 | 花灑噴頭數量 | 共6個，那個面需要噴淋時移到那個面噴淋。 |
4 | 噴嘴（IPX5、6） | 1個，可以固定在一個噴淋支架上 |
5 | UL噴水 | 4個噴嘴 |
6 | 花灑固定方式 | 花灑固定在噴淋支架上，通過夾具固定在支架上，可調節上下高度，方便試驗。 |
7 | 各花灑噴頭的流量控制 | 系統配備4路供水，每路供水可單獨監測流量，當啟動水泵后，通過節流閥調節每一路的流量。 |
8 | 噴水角度調節 | 手工調節，試驗前先調節好噴淋角度。 |
9 | 壓力控制 | 隨流量控制而定，壓力在30～150kPa范圍內。 |
10 | 時間控制 | 總試驗時間控制，在觸摸屏上設定試驗時間，到時自動停止。 |
11 | 水泵數量 | 1臺 |
12 | 水箱數量 | 1個 |
