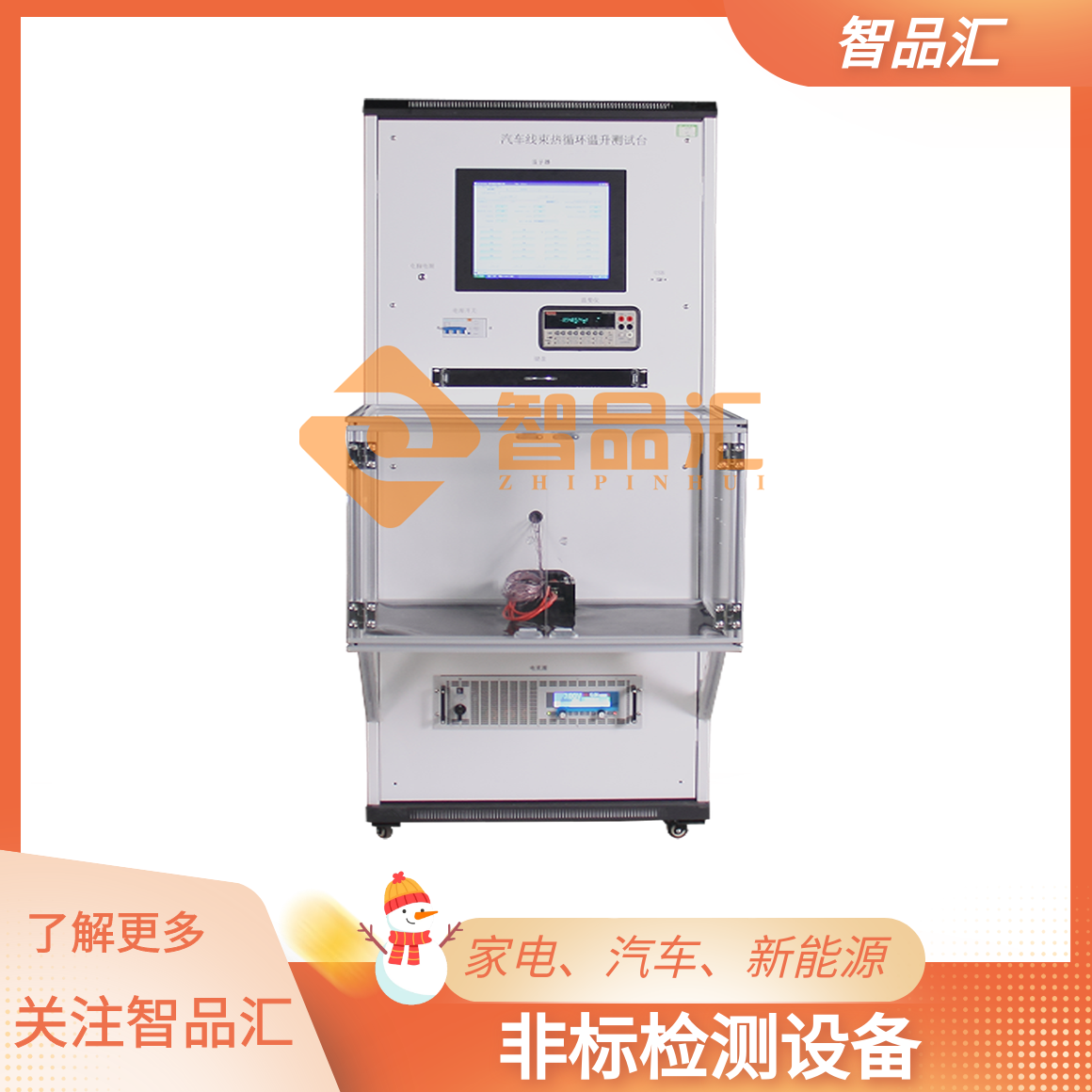

汽車線束熱循環溫升測試臺是專門用于模擬汽車線束在長期使用中經歷的溫度變化和電流負載交替作用，考核其溫升特性、絕緣可靠性及機械耐久性的專業設備，功能圍繞汽車線束的實際工況模擬、多參數監測及性能評估展開。那汽車線束熱循環溫升測試臺有哪些具體功能呢?來和廣州智品匯電子科技一起看看吧!
一、熱循環環境模擬功能
寬范圍溫度循環控制
可模擬汽車線束在不同場景下的溫度變化，溫度范圍通常覆蓋 -40℃~150℃(涵蓋極端低溫啟動、發動機艙高溫運行、日照高溫等工況)，滿足不同車型(如傳統燃油車、新能源車)的線束測試需求。
支持自定義溫度循環曲線，如 “低溫 - 常溫 - 高溫” 交替循環(例如：-40℃保持 2 小時→升溫至 25℃保持 1 小時→升溫至 120℃保持 3 小時→降溫循環)，模擬車輛在晝夜溫差、季節更替或長途行駛中的溫度波動。
高精度溫變速率調節
控制升溫 / 降溫速率(0.5℃/min~10℃/min 可調)，精準復現線束在急加速(發動機艙溫度驟升)、急停(溫度快速下降)等動態工況下的熱沖擊，評估線束絕緣層和導體在溫度劇烈變化下的穩定性。
二、電流負載與溫升測試功能
多通道電流加載與控制
支持多股線束同時測試(通常 4~32 通道)，每通道可獨立設定電流值(0~500A，根據線束額定載流量調整)，模擬線束在不同用電設備工作時的負載(如車燈、空調、電機等同時運行時的總電流)。
支持電流動態變化模擬，如 “額定電流→過載電流(1.2 倍～2 倍額定值)→待機電流” 交替加載，考核線束在瞬時大電流下的發熱情況(如啟動電機時的峰值電流)。
繞組 / 線束溫升實時監測
通過高精度熱電偶(K 型、T 型)、鉑電阻(Pt100)或光纖傳感器，直接測量線束導體及絕緣層的溫度，同步記錄環境溫度，自動計算溫升(導體溫度 - 環境溫度)。
監測精度可達 ±0.5℃~±1℃，采樣頻率可調(1Hz~10Hz)，捕捉電流突變時的溫度響應(如過載時的溫升峰值)，判斷是否超過絕緣材料的耐熱極限(如 PVC 絕緣層通常耐受 105℃)。
三、線束性能綜合評估功能
絕緣性能測試
在熱循環和電流加載過程中，同步測量線束絕緣電阻(通過兆歐表模塊)和介損值，評估高溫、高濕或機械應力下絕緣層是否老化、開裂(如絕緣電阻下降至 100MΩ 以下可能提示絕緣失效)。
支持耐電壓測試(施加一定高壓，如 1kV~5kV)，檢測絕緣層是否擊穿，驗證其在溫升后的絕緣強度。
機械與連接可靠性測試
部分測試臺集成振動模塊，在熱循環和電流加載的同時施加振動(頻率 10Hz~2000Hz)，模擬車輛行駛中的顛簸，考核線束接頭(如端子、插件)的接觸電阻變化(接觸電阻增大可能導致局部過熱)。
測試線束在溫度循環后的機械性能，如絕緣層的柔韌性、抗撕裂性(低溫易脆化，高溫易軟化)。
壽命與耐久性評估
通過設定循環次數(如 1000 次～10000 次熱循環 + 電流負載循環)，模擬線束的長期使用過程，記錄每次循環后的溫升變化、絕緣電阻、導通性等參數，繪制性能衰減曲線，預測線束的使用壽命。
四、數據采集與分析功能
多參數同步記錄
實時采集并存儲溫度(環境溫度、線束導體溫度、絕緣層溫度)、電流、電壓、溫升、絕緣電阻、振動參數等數據，生成時間 - 參數關聯表格，確保測試過程可追溯。
支持異常數據標記(如溫度超上限、絕緣電阻驟降)，自動記錄異常發生的時間點和工況。
數據可視化與報告生成
自動生成溫度 - 時間曲線、溫升 - 電流曲線、絕緣電阻 - 循環次數曲線等圖表，直觀展示線束在熱循環和負載下的性能變化(如某循環后溫升突然增大可能提示導體氧化或接觸不良)。
數據可導出為 Excel、PDF 格式，自動生成測試報告，包含測試條件、關鍵參數、合格判定(如是否符合 ISO 15170、SAE J1128 等汽車線束標準)。
五、自動化與安全控制功能
可編程測試流程
支持用戶自定義測試程序(溫度范圍、循環次數、電流大小、保持時間等)，系統按預設邏輯自動執行，減少人工干預，確保測試一致性。
具備斷點續測功能，若中途停機(如斷電)，重啟后可從斷點繼續測試，避免數據丟失。
多重安全保護
電氣安全：過流、過壓、短路保護，高壓回路與控制回路隔離，防止觸電風險。
超溫保護：當艙內溫度或線束溫度超過安全閾值時，自動切斷加熱和電流輸出，觸發聲光報警。
環境安全：配備高溫艙門聯鎖(開門即停止加熱)、散熱風扇、煙霧傳感器(檢測絕緣燃燒)，保障設備和操作人員安全。
