電解電容的溫升主要來源不是電壓，是紋波電流。紋波電流流過電容的等效串聯電阻產生焦耳熱，P=I2R，電流增加一倍發熱量增加三倍。

電解電容的標稱紋波電流是在85℃或105℃環境溫度下定義的。實際使用中如果紋波電流超過標稱值，電容芯包溫度會迅速升高，壽命大幅縮短。

外殼溫度42℃的時候芯包溫度可能已經62℃了，差了20℃。外殼溫度在規格書限值以內不代表芯包溫度也在限值以內。

在電容兩端施加直流偏壓和疊加的交流紋波電流，偏壓0到800V可調，紋波電流0到100A可調，頻率10Hz到100kHz覆蓋絕大多數開關電源的工作頻段。芯包位置插入微型熱電偶線徑0.1mm直接測量內部溫度。

設備輸出紋波電流的同時持續監測芯包溫度和外殼溫度，芯包溫度超過設定閾值時自動限流保護。試驗過程中設備計算等效串聯電阻的變化率——等效串聯電阻增大是電容老化的典型標志。

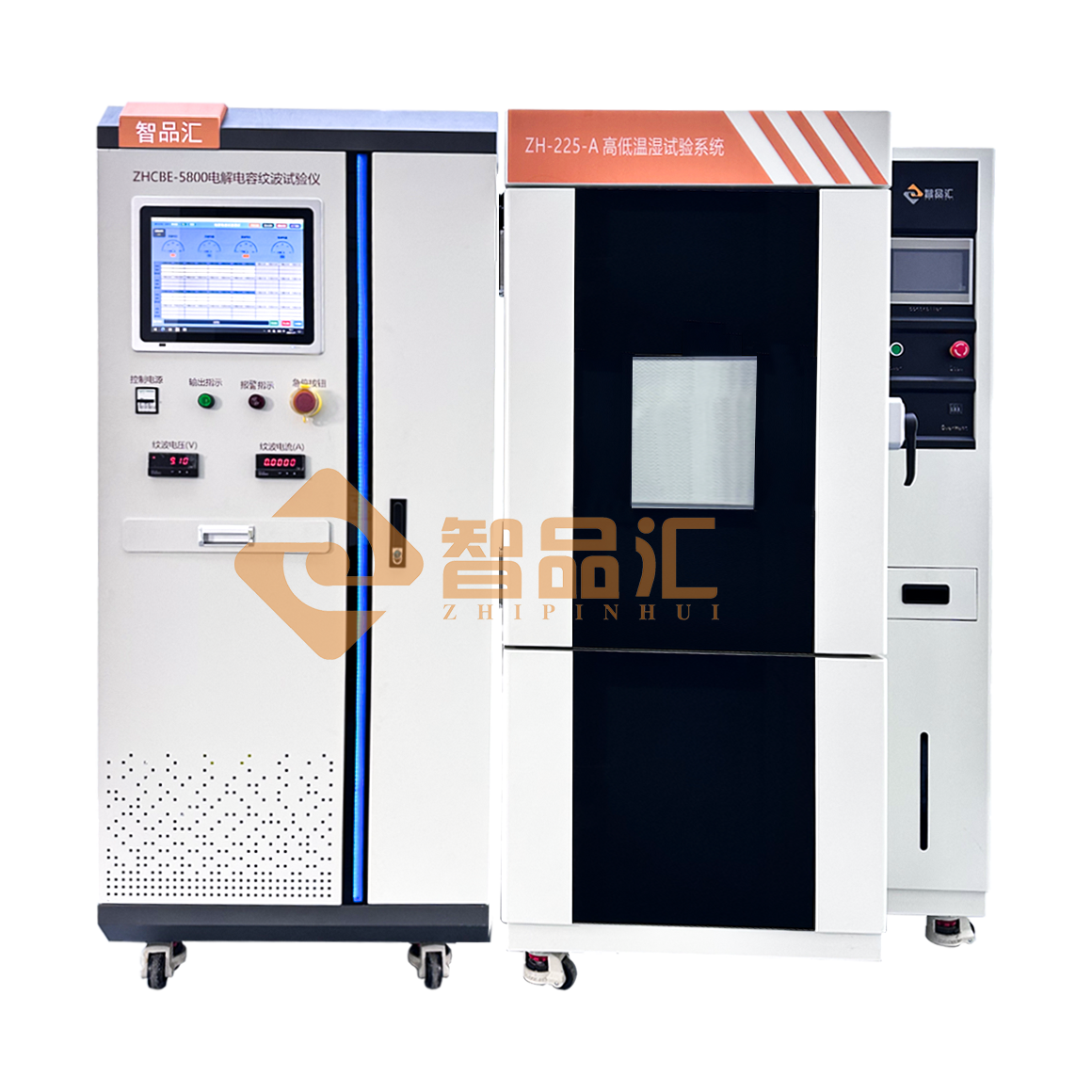

廣州智品匯電子科技的電容紋波溫升綜合試驗機報告輸出紋波電流設定值、實測芯包溫升、外殼溫升、芯包-外殼溫差四個數據，電容的真實熱狀態一目了然。適用于開關電源、變頻器、逆變器等產品的電容選型和熱設計驗證。
