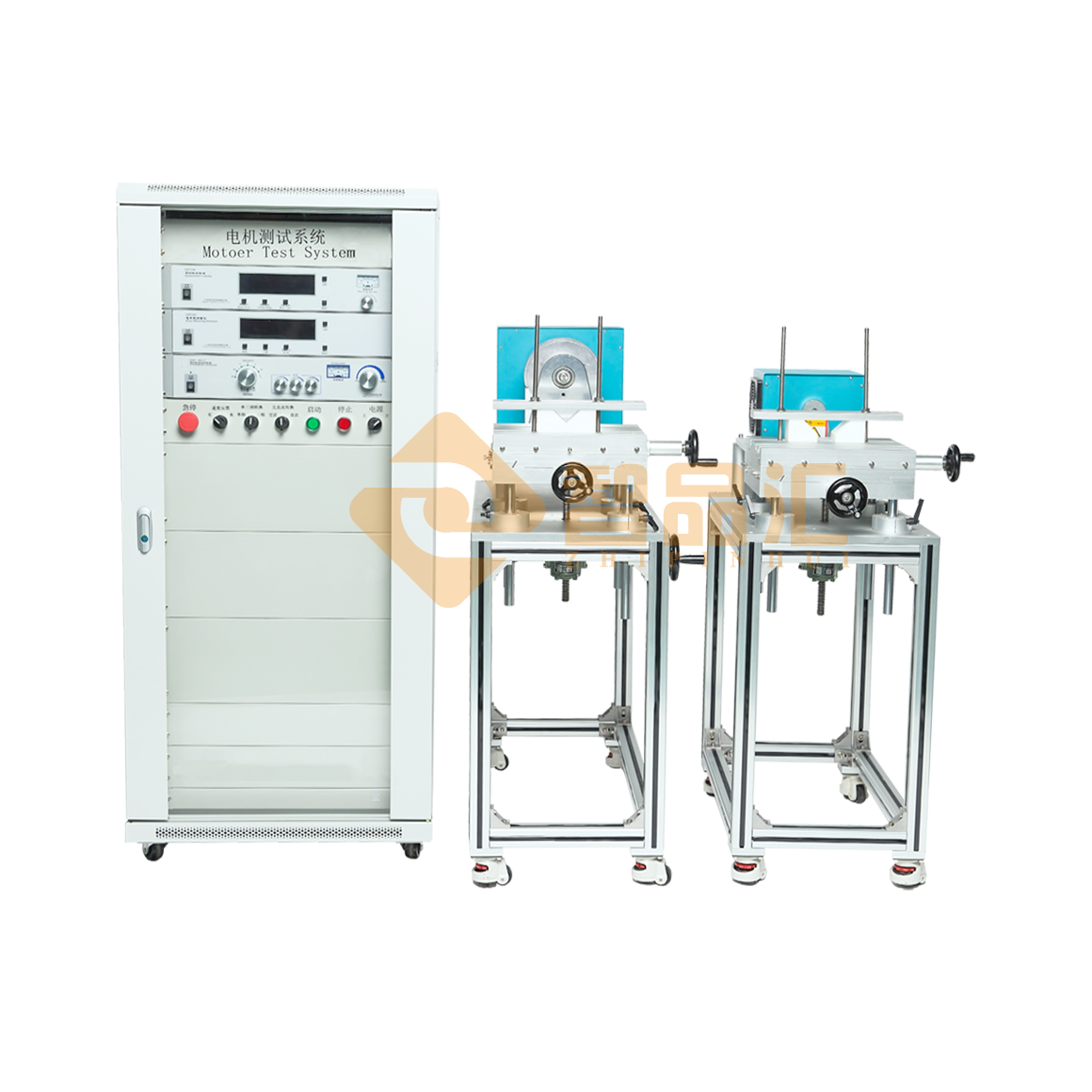

RX97電機測試系統

一、概要

1、設備分為操作臺和控制柜，操作臺架采用鋼鈑金機箱組成，設備顏色：國際灰；

2、操作臺的結構XYZ三向調整平臺，臺面板為10mm厚帶T型槽的鍍烙鐵板，機箱雙向開門帶有排氣扇熱；下層為電氣線路存放柜；

3、操作臺體積約為1200mm長、650mm寬、1900mm高，采用滾輪+落地腳固定設備；

4、控制柜采用4U標準機柜作為主控，采用下端進風，上端抽風的散熱結構，側面和背面三向開門；

5、控制柜安裝工控電腦，配備測試軟件，扭矩表、功率表以及UPS電源等；

6、設備帶急停開關，遇緊急情況可立刻停止測試，左前位置方配有報警合格指示燈；

7、備由220V/50Hz電源供電，不工作時總功率小于800W；

8、設備采用可更換的低噪音風機以便減少現場噪音干擾；

二、產品測試范圍

電機類型：?jiǎn)稳嚯姍C；

扭力：0.23~5N.m；

轉速：〈= 5000RPM；

三、測試功能及流程

1.    測試流程計算機自動控制，測試項目可根據需要獨立選擇，可屏蔽不需測試的項目；

2.各個測試模塊相互獨立通過RS232接口跟工控電腦相連；

3．測試過程和結果聲光指示，測試合格蜂鳴器短鳴一秒提示操作工；測試不合格，界面顯示紅色，顯示屏上顯示不合格的項目以及數值，蜂鳴器長鳴直到操作工手動復位；

4.采用空氣開關用于過流保護，減少因電機短路過流燒斷保險絲引起的停機時間；

5.操作工把被測電機固定在工裝板上，磁滯測功頭負責加載測試，軟件通過磁滯控制

器控制負載測試。

7.負載測試點為定點扭力測試；根據測量量程，可設定不同的扭力點。

8.軟件自動根據定點扭力，匹配合適的起始和終止加載點，測量擬合曲線點數可設定。在測試過程中，每個擬合點可設定采樣穩定時間。自動讀取各個擬合點對應的扭力、電流、功率、輸入功率、輸出功率、效率；常用定點扭力測試，可以兼容定轉速、定電流、定電壓測試，但是這些兼容模式精度誤差較大。
