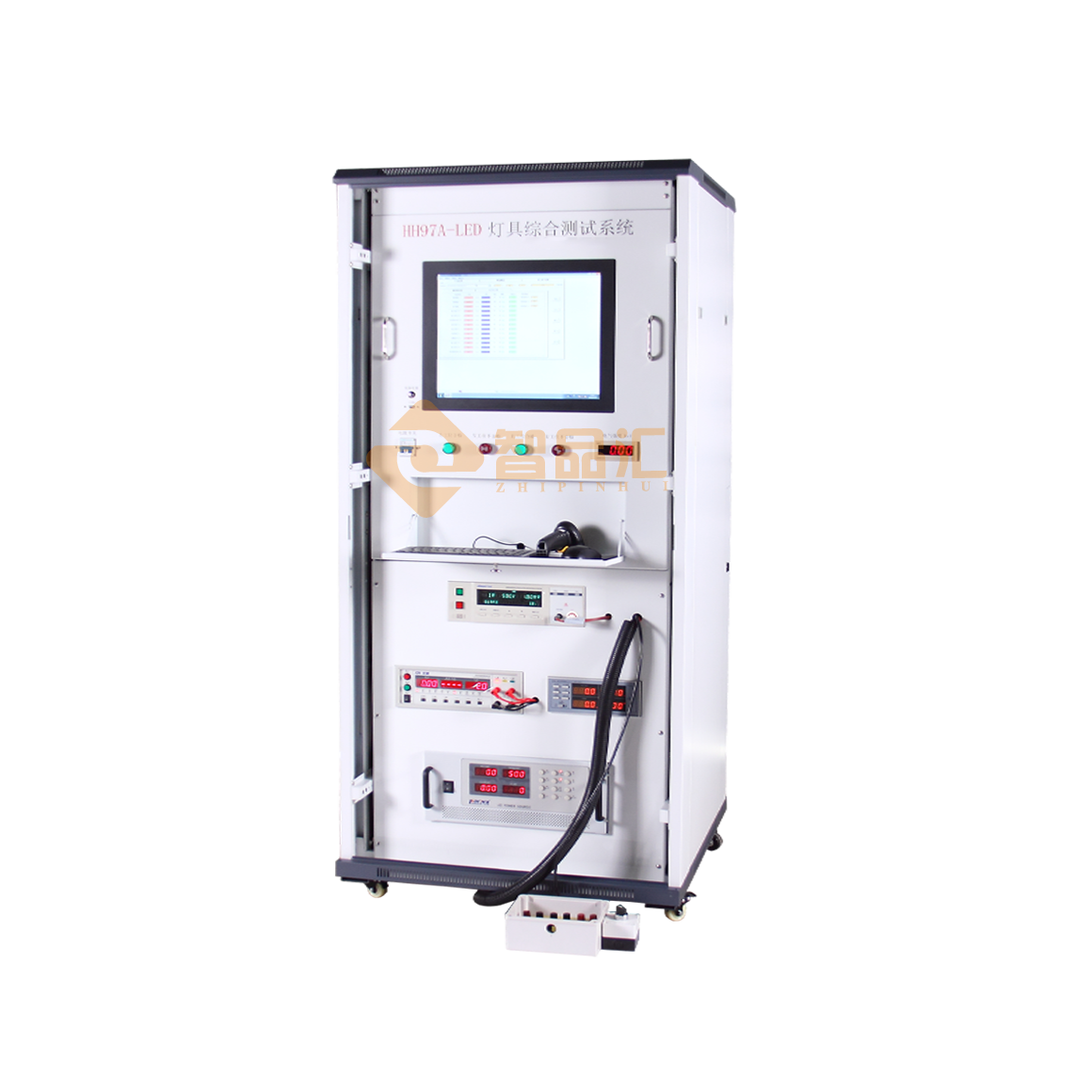

RX97A  LED燈具綜合測試系統使用說明

一、設備配置

1、檢測控制柜一套；主要部分有：中央主機控制機、控制裝置、測試裝置、顯示及警示裝置和機械架部分等；

2、配有一體化電腦主機一臺（主要配置大約為，雙核CPU、19寸液晶顯示器、4G內存、128G固態硬盤）以及鍵盤、鼠標等；已安裝有電腦系統，觸屏操作；

   顯示器可向外滑出，方便操作人員觀察；取消外置顯示器。鍵盤和鼠標放置位置可以方便員工操作，不需要拿出放在工作臺。

3、配有高精度電參數儀器 ，可在輸入電氣性能參數測試采用高精度電參數儀器采集數據顯示；

4、隨機伴有產品測試系統軟件一套；隨機操作說明書一套。

5、工位切換裝置：系統設備有兩個工位，操作員在進行其中一個工位的產品測試的時候，可以對另外一個工位進行更換卸下及重新?lián)Q上另一個新產品裝夾安裝；

6、產品測試合格與否會(huì )有信號指示系統通過指示燈指示出來，不合格時聲光報警，合格是綠燈亮起。

7、接地電阻測試方式為氣動，采用萬向支架可移動伸縮氣缸式裝置（大約80mm長可調整，可萬向活動），方便調節對準位置，同時利于接觸良好；

8、啟動配置：左右工位手動啟動按鈕，或者掃描槍掃描啟動

9、設備能適應用戶的產品組裝線規格：寬*高=940 * 780mm（臺面高度）

10、條碼或者二維碼掃描槍用戶自配（可作為標配，以最終合同為準）

11、操作員安全防護：A、用戶自行配置絕緣地墊、防護膠手套；B、確保地線接觸良好才進行耐壓、絕緣、通電測試功率；

12、被測產品放置于用戶的生產線上，接線盒采用絕緣材料放置在設備外部方便接線(最好內置，預留測試線出口即可)

二、軟件功能：

1、項目自動檢測程序；

2、型號輸入、選擇及合格判定參數自由修改程序；

   最多500個產品型號數據可保存；（具備保存已測型號的搜索功能，方便選擇以前保存的測試型號數據用于當前的測試）

3、項目選定及測試時間修改程序；

   A、可以對項目進行屏蔽不測，不作合格判斷，不影響其他項目功能。

   B、測試項目，也可以選擇不作合格判斷，只是測試出結果參數并顯示和保存

4、將電源線，接地測試線夾好后，啟動測試后測試軟件控制一次性測試完所有數據；

程控自動設置測試參數，不用操作人員調節。

5、指令單預輸入功能：

   可以預先輸入20組指令單數據：指令單號、燈具名稱、產品型號、客戶代碼、認

證標準、產品數量等（具體以客戶的需求為準）。

6、指令單統計功能：

   自動顯示已測數、合格數、還有多少未測、接地不合格數，方便操作人員完成指令單規定的產品測試。
