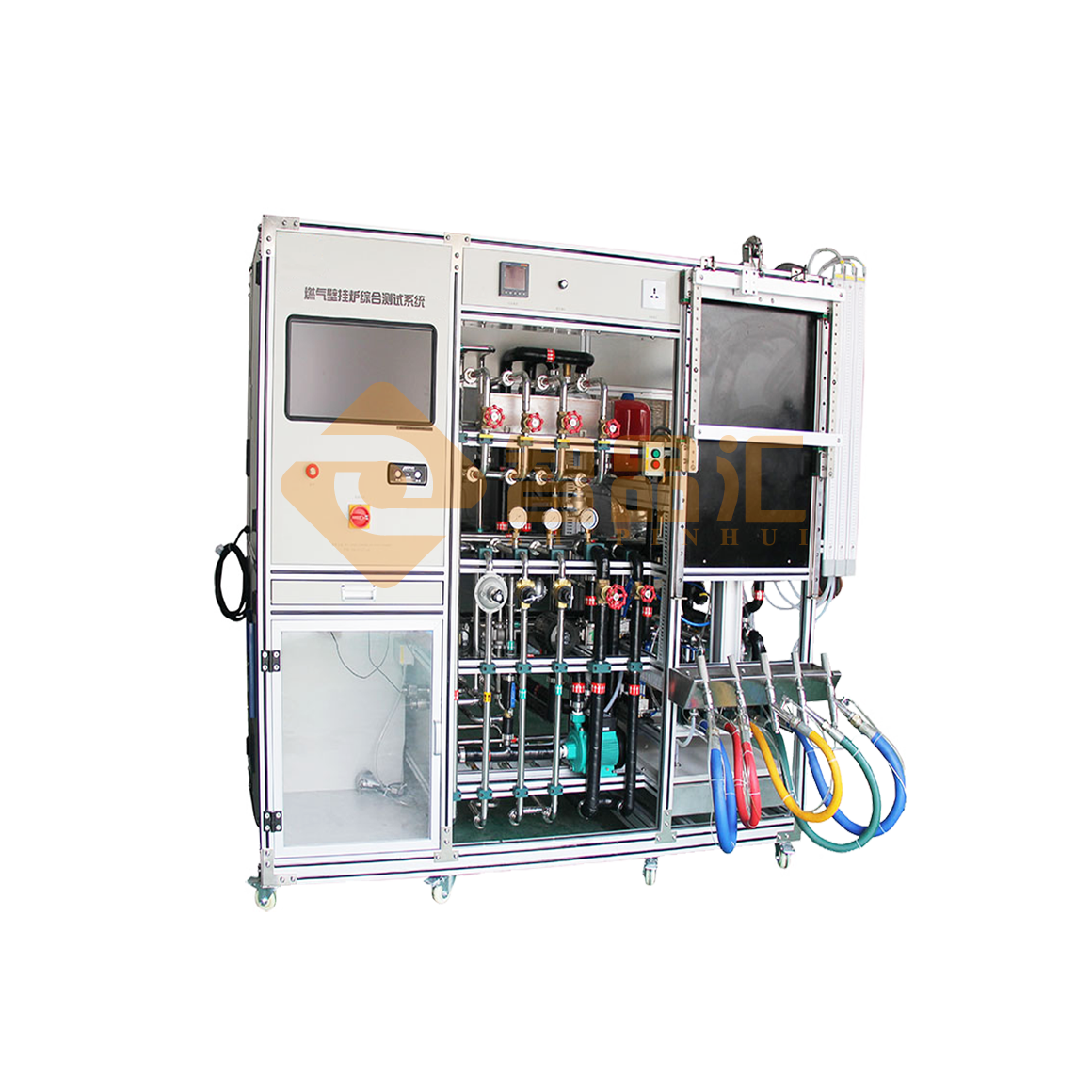

ZH8816燃氣壁掛爐性能測試臺

一、產品簡介：

燃氣壁掛爐性能測試臺參照GB6932-2015，GB25034-2010，GB20665-2015等國內外標準，及根據客戶要求針對燃氣壁掛爐及燃氣熱水器各項性能指標進行測試，測試臺采用PLC主控，電腦人機界面進行操作；所有測試項目及測試時間可選并可以通過電腦進行中文編程；測試臺所有配件采用進口及國產知名品牌，工作穩定可靠操作簡單方便。

二、衛浴測試：

1、熱負荷（最大熱負荷，最小熱負荷，點火熱負荷）

2、熱效率（按低熱值）

3、熱水產率

4、熱水溫升

5、停水溫升

6、加熱時間

7、熱水溫度穩定時間

8、水溫超調幅度

9、水溫波動

10、燃燒工況

11、器具運行時燃氣二次壓力（最大二次壓，最小二次壓，點火二次壓）

三、采暖測試：

1、采暖額定熱輸入，最大/最小熱輸入/點火熱輸入

2、采暖熱輸入的調節準確度（目測）

3、采暖額定熱輸出

4、額定熱輸入時采暖熱效率

5、部分熱負荷下的采暖熱效率

四、技術參數：

   1、測試工位：1個

   2、衛浴水流量： 0～30L/min，精度±0.5%

3、采暖水流量： 0～40L/min，精度±0.5%

4、燃氣一次壓力:  0～0kPa，精度±0.25%

5、燃氣二次壓力:  0～0kPa，精度±0.25%

6、燃氣溫度：0～60℃，精度±0.2℃

   7、燃氣流量：0～6立方/小時，精度±0.5%

8、進水壓力：0～1.0MPa，精度±0.25%

   9、衛浴進水溫度：0～60℃，精度±0.2℃

   10、衛浴出水溫度：0～120℃，精度±0.2℃

11、采暖回路壓力：0～0.6MPa，精度±0.25%

12、采暖出水溫度：0～120℃，精度±0.2℃

13、采暖回水溫度：0～120℃，精度±0.2℃

14、冷卻水出水溫度：0～120℃，精度±0.2℃

15、緩沖包功率：3kVA

16、緩沖包出水溫度：0～120℃，精度±0.2℃

17、電參數測試：

    電壓：AC0～300V    電流：AC0-5A

    功率：AC0～500W精度0.5級

五、客戶提供測試條件及工作環境要求：

   1、工作環境溫度：-20～40℃

2、工作環境濕度：5%RH～96%RH

3、供水溫度：10～35℃，采用恒溫恒壓供水

4、供水量：≥40L/min壓力大于0.2MPa  6分以上管道

5、排水管：≥50L/min  2寸以上管道

6、壓縮空氣：≥0.4MPa

7、供電：AC220V±10%, 50Hz, 4Kva

8、燃氣：燃氣成分穩定，華白數變化不大于2%，壓力大于3.5kPa
