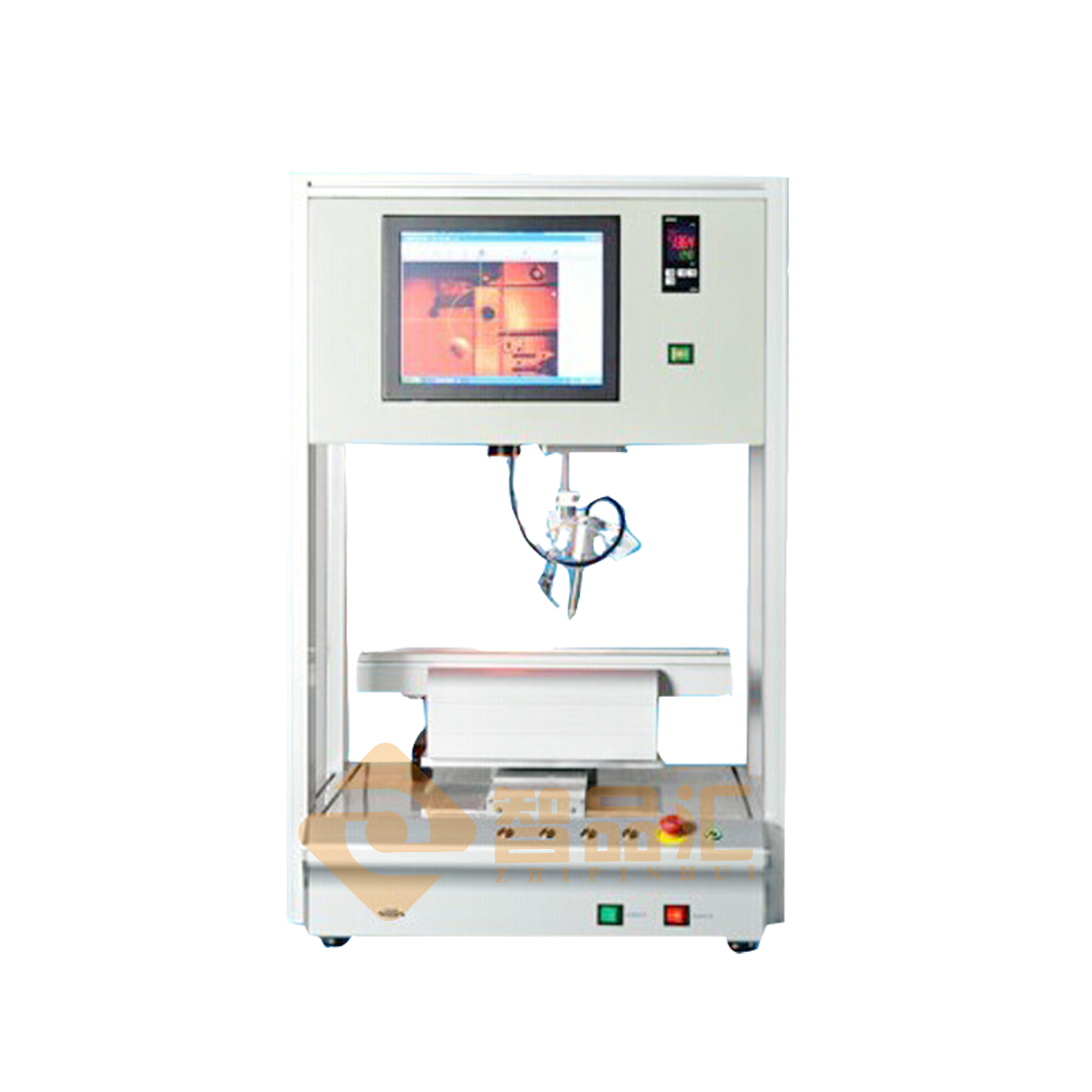

ZH-331R視覺焊接機Visual welding robot ZH-331R(CCD)
視覺焊錫機器人Visual soldering robot | ZH-331R(CCD) 立式精準4軸Vertical precision 4 axis |
加工范圍Processing range X/Y/Z/R | 300/300/100/<300°(可定制Customizable) |
Y軸平臺最大負載Y-axis platform maximum load | 20KG |
X/Y/Z軸移動速度X/Y/Z axis movement speed (mm/sec) | 0-1000 |
XYZ軸重復精度XYZ Axis Repeatability | <±0.02mm |
編程方式Programming method | 示教盒/觸摸屏Teaching box/Touch screen |
控制方式Control mode | PLC/工業控制卡/工業電腦PLC/Industrial Control Card/ Industrial computer |
馬達系統Motor system | 步進級精密馬達Stepping precision motors |
傳動方式Transfer method | 同步帶/絲桿+ HIWIN精密直線導軌Synchronous belt + HIWIN precision linear guide rail |
焊臺功率Soldering station power | 150W |
溫度范圍Temperature range | 0-500° |
錫絲范圍Tin wire range | 0.6-1.2MM |
錫煙處理Tin smoke treatment | 60W抽系統/工業抽煙過濾器（選配）60W Extraction System/ Industrial smoke filter (optional) |
攝像機Camera | 高速彩色攝像機（根據產品配）High-speed color camera (according to product configuration) |
圖像處理速度Image processing speed | 每畫面<120毫秒Every screen <120 milliseconds |
輸入電源Input power | AC220V(內部開關轉換Internal switch conversion) |
產品尺寸Dimensions | 700*600*800 |
功能特點Functional characteristics
1、 內設堵錫、卡錫、無錫線檢測功能。It is equipped with tin plug, tin stuck and tin line detection function.
2、 掃描 PCB 板電腦上形成同比例 2D 圖片和坐標。Scan the PCB board computer to form the same proportion 2D picture and coordinates.
3、 編程時直接點擊焊盤圖像，焊槍自動跑到焊盤上方。Click on the pad image directly during programming, and the torch will automatically run over the pad.
4、 焊接前CCD掃描焊點坐標，通過實時改動坐標判斷焊點準確位置。Before welding, the CCD scans the welding spot coordinates, and determines the exact position of the welding spot by changing the coordinates in real time
5、 根據產品需要，焊接完成時可以判斷焊接品質，可以對檢測虛焊、假焊、空焊識別。According to the needs of the product, the quality of the welding can be judged when the welding is completed, and the identification of the rosin joint, tack weld, and empty weld can be detected.
智品匯售后服務
設備售后政策：
*設備保修期：一年
*售后電話：4008166687
1、我司組建了一批有豐富經驗的現場工程師和高級技師，對設備出現的任何問題都能夠在最快的時間內做出反應，進行售后維護。
2、新產品交付一周內，我司售后技術部的工作人員會(huì )根據客戶提供的聯系方式和地址，到客戶所在地對設備進行安裝售后培訓工作。
3、所有有關于產品質量投訴，在1小時內經予答復，省內3~5小時、省外24~48小時內趕到現場，并根據投訴的情況確定處理措施，進行售后維護。
4、為更好的解決客戶的困難和疑慮，我司承諾所有維修人員隨叫隨到。
5、保質期內有關于產品質量引發的費用，由我司承擔。
6、保質期內由于貴方的使用不當，或者是自然環境造成的我方免費提供維修，維修所用的材料和配件均只收成本價。
