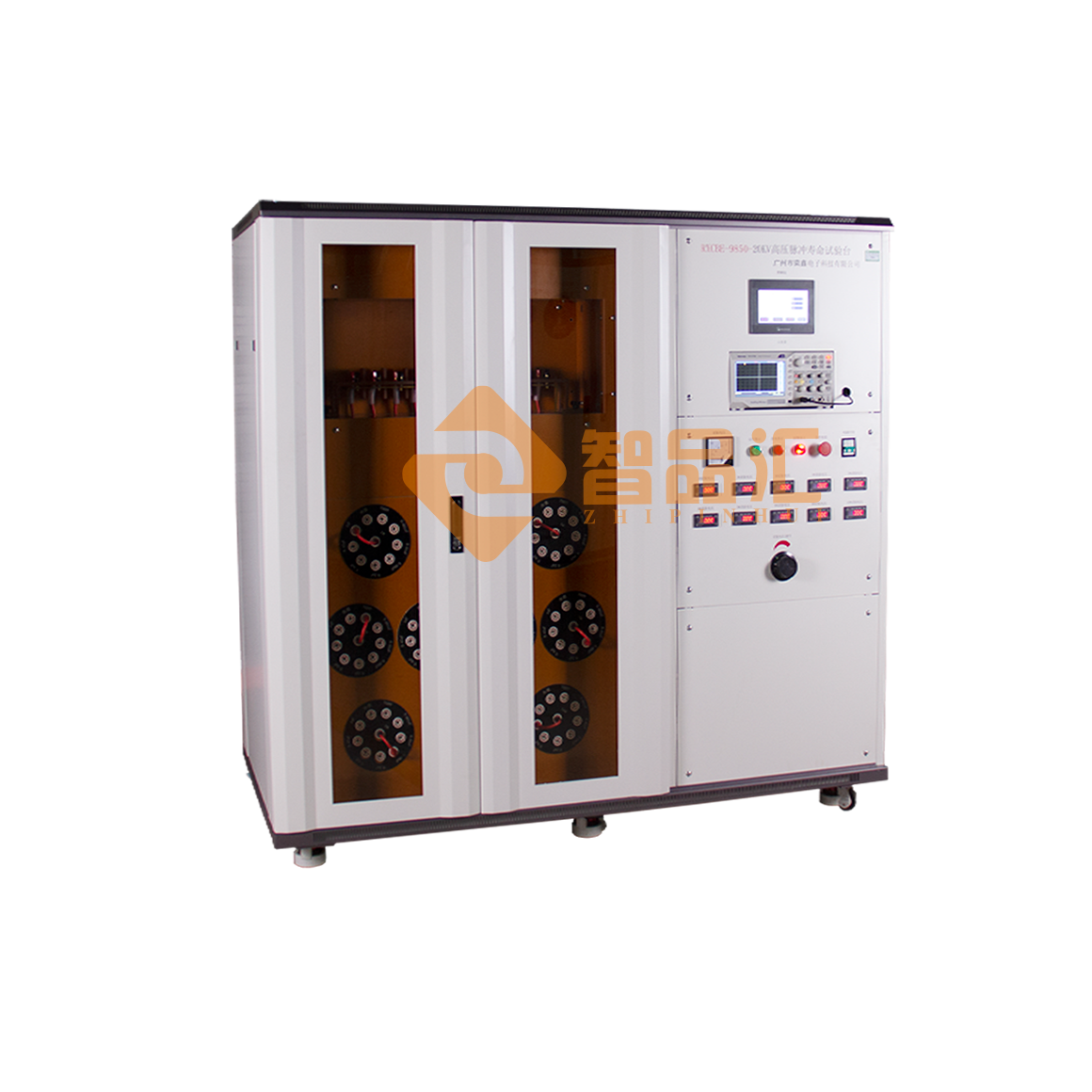

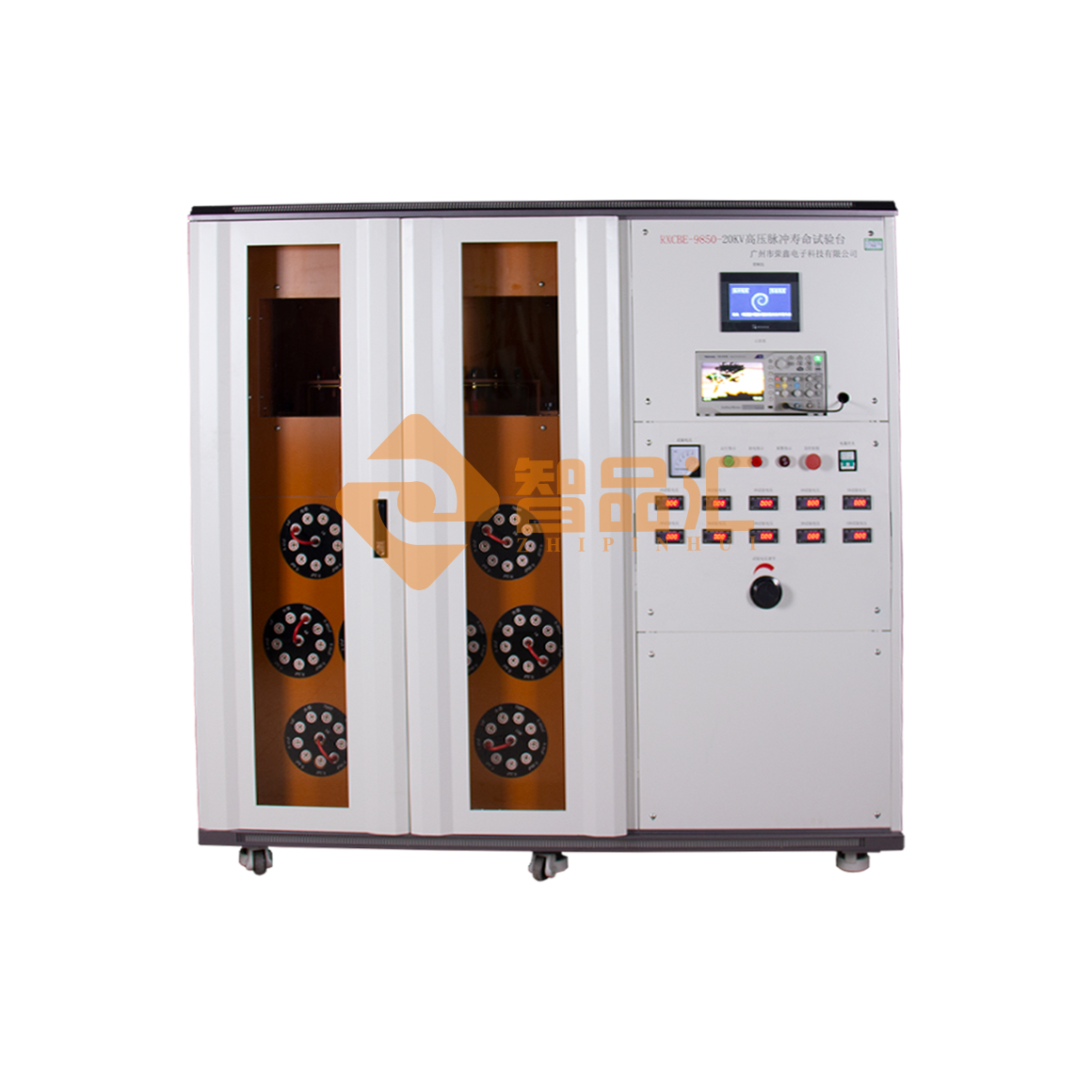

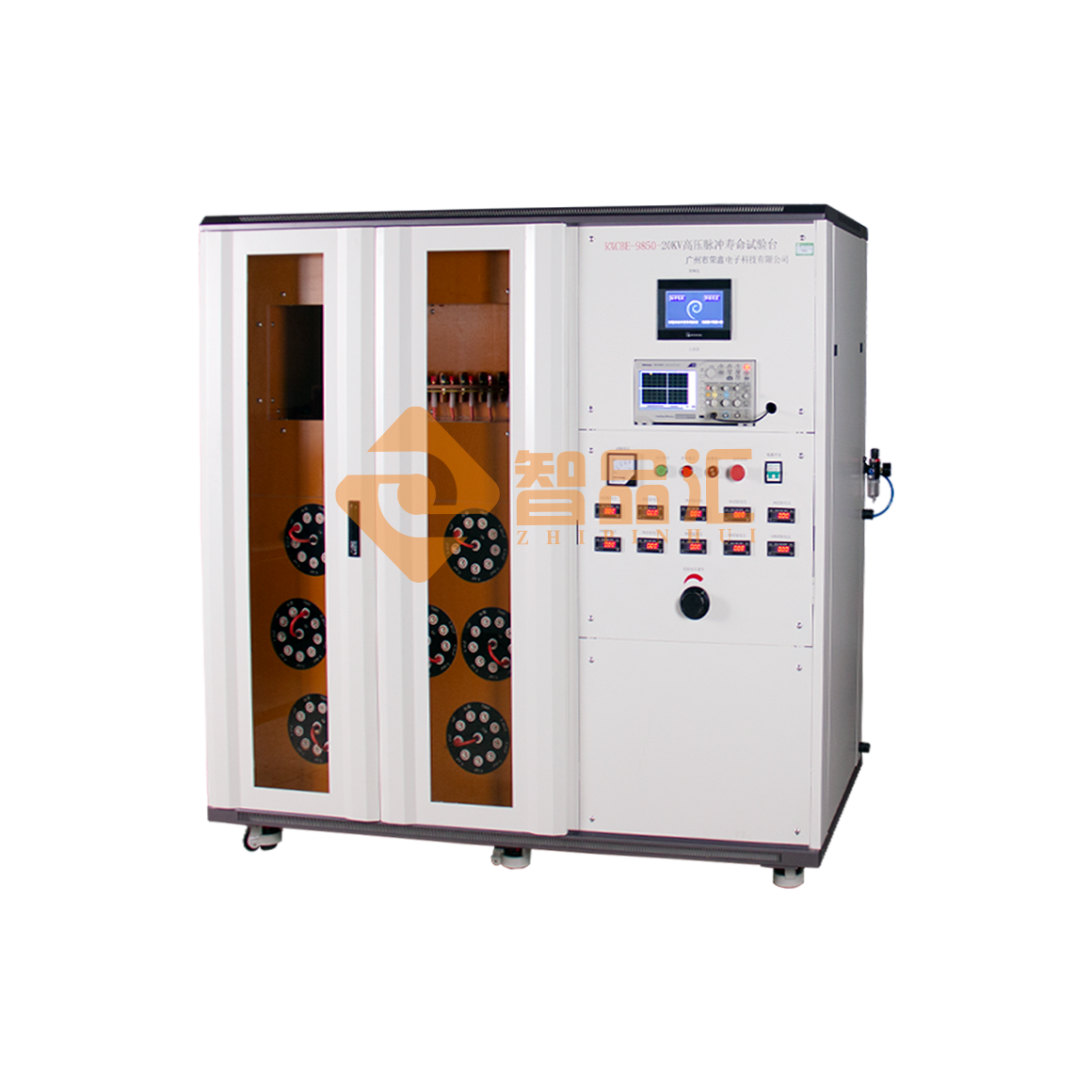

RXCBE-9850-20KV高壓脈沖壽命試驗臺
1. 簡介
RXCBE9850 20KV高壓脈沖壽命試驗臺是用于電阻器高壓脈沖電壓充放電測試的專用設備，采用威綸通觸摸屏和三菱PLC進行系統控制，操作簡單便捷，同時設備具有多檔儲能電容可設置，多工位同時工作，輸出電壓高，放電電流大等特點。
2. 技術特點
采用真彩觸摸屏進行系統化控制，操作簡單便捷；
8檔位儲能電容設置，可設置1路外接儲能電容擴展，符合多種試驗標準；
10路工位同時充放電，滿足用戶的測試需求；
儲能電容端口和樣品測試工裝配備安全防護罩，打開后停止放電；
配備電阻端電壓監測端子，可通過示波器和高壓探頭實時監測電阻端的電壓；
采用石墨電極作為放電開關，具有電流大，壽命長，耐高壓，高絕緣等特點；
具有過壓過載等保護功能。

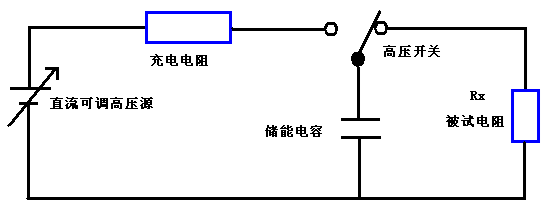

3. 測試原理圖
4. 主要技術指標
依據標準 | 根據客戶要求定制，考察被測產品在瞬間高壓脈沖放電時的壽命 |
試驗電壓 | DC0～20.00kV；電壓精度：±（5％+3個字） 同時配有輔助的指針表指示電壓，以便在設備斷電時檢查是否放電完成 設備交流電源入口部分配置凈化穩壓電源，穩定電壓 |
被測電阻范圍 | 3Ω~300MΩ |
儲能容量 | 8檔儲能電容器： 分別為750PF、0.001uF、0.01uF、0.08uF、0.2uF、0.4uF、0.47uF、1uF 可配置1路外接儲能電容器； 電容轉接裝置采用高壓插頭設計，方便轉接儲能電容，并且具有亞克力防護門，打開才能進行調整，并且配置有門開關，若門被打開，將自動對儲能電容進行放電 |
試驗工位 | 10工位，所有工位的試驗電壓為統一調節 1、每工位儲能電容可獨立控制，獨立進行充放電控制 2、每工位配置獨立的充電電阻，約為10KΩ 3、每工位配置獨立的電壓表，顯示充電電壓值 |
測試工裝 | 定制安全測試工裝，亞克力或者絕緣材料制作，開門自動停止并放電 |
控制裝置 | 采用三菱PLC+威綸通觸摸屏控制 1、充電、放電時間：1s～9999S分別可調；其準確度± 1％，滿足12次一分鐘動作速度； 2、試驗次數：1～9999次；其準確度±1次；數顯；運行次數到自動停機 3、10工位同時動作 |
