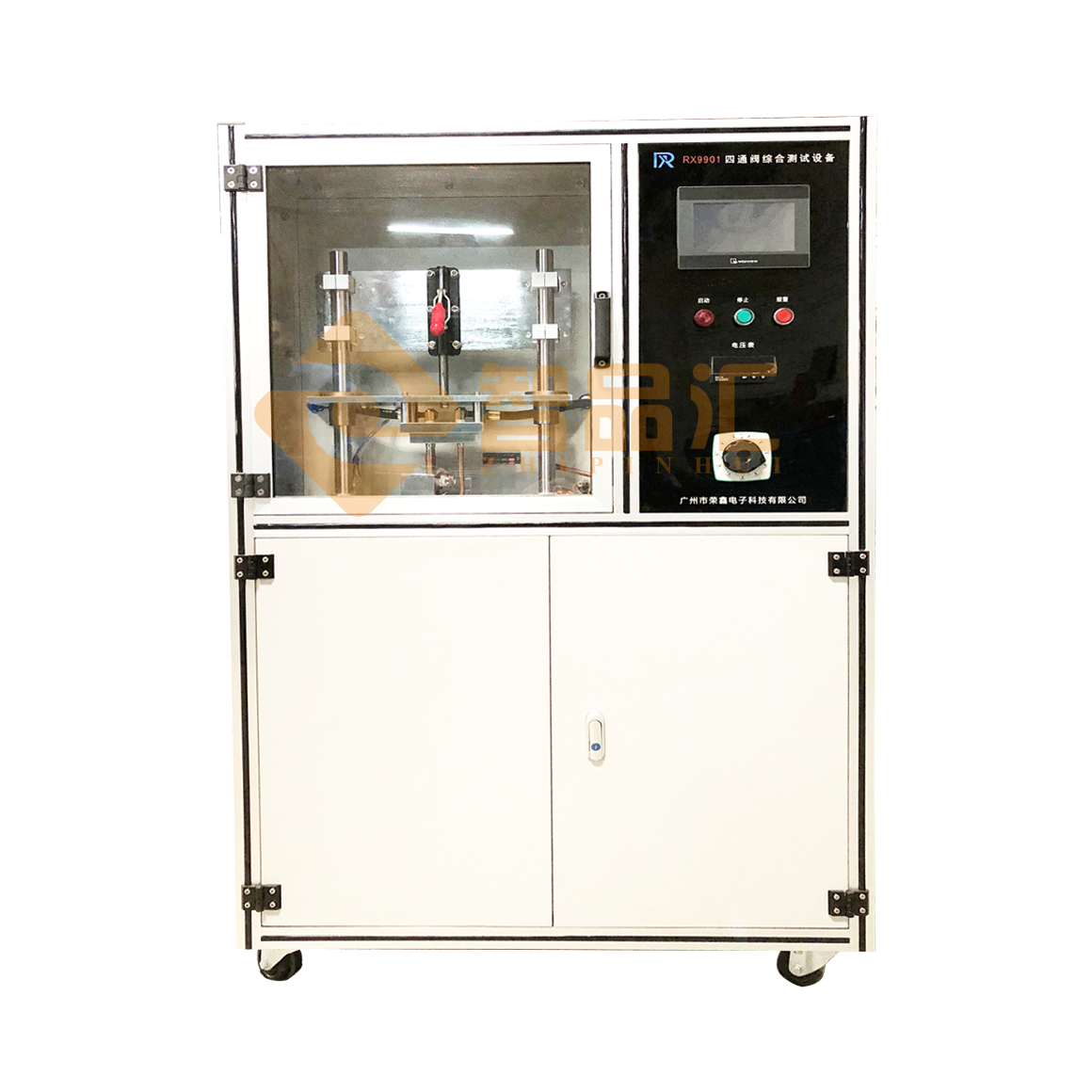

 RX9901四通閥綜合性能測試臺

一、    項目概況

1.設計、制造、驗收標準：

1.1.機械安全性能滿足：

GB5226.1—2002《機械安全 機械電氣設備 第1部分：通用技術條件》

電氣安全性能滿足：

GB4793.1—1995《測量、控制和試驗室用電氣設備的安全要求  第一部分：通用要求》

1.2.ALT型泄漏檢測器滿足：

   Q/ZST 01—2003《ALT型泄漏檢測器》標準

1.3.設計技術參數按本技術方案執行，未明確事項由雙方協商確定。

2．本項目提供硬件包括：

工作臺1套、工裝夾具3套、電氣控制系統1套。

3.本項目提供服務包括：

設計、制造、包裝、運輸、安裝、調試直到乙方驗收合格和質保期內服務的全部責任。質保期外，提供終生服務。

二、設備概況

2.1.該測試臺專門用于檢測電磁四通換向閥的各項性能，設備以觸摸屏和PLC為控制核心，具備自動手動檢測功能。具有外形美觀大方，功能齊全，操作簡便等優點，設備的精度高，運行穩定可靠，檢測項目和步驟完全標準要求

2.2.結構設計說明：設備采用方鋼和鋼板焊接結構，主要有上下兩部分組成;上部為儀器顯示及電氣安裝區域,下部是管路安裝區域。整機外觀美觀大方，設計高度符合人機工程要求，操作簡單方便

2.3.電器設計：用手動調節調壓器使工件線圈電壓在要求范圍，手動按鈕電磁閥的得電和失電，從而控制排氣，合理走線，使設備整潔美觀；接地符合國家和行業相關標準；

三、技術指標

3．1．供電電源：AC220V,50HZ.功率，約2KW；

3．2．氣源：4Mpa以上潔凈高純氮氣（由甲方提供）；

3．3．運行環境：①濕度范圍  38∽85％RH(不結露環境)

             ②溫度范圍  -10∽40℃

             ③無強電場、強磁場干擾

④氣源壓力穩定

3．4．工位數：1個；夾具適應產品STF-01、02、03三種型號

3．5．測試項目：①內部滲漏試驗

             ②最高動作壓力差試驗

             ③最低動作壓力差試驗

3．6．壓力表：0~6MPa兩個，0~1.6MPa一個；數顯，精度優于±0.5%

3. 7.四通閥線圈電源（AC0-250V）可調節
