RX9910毛細管組流量測試臺
1.概述

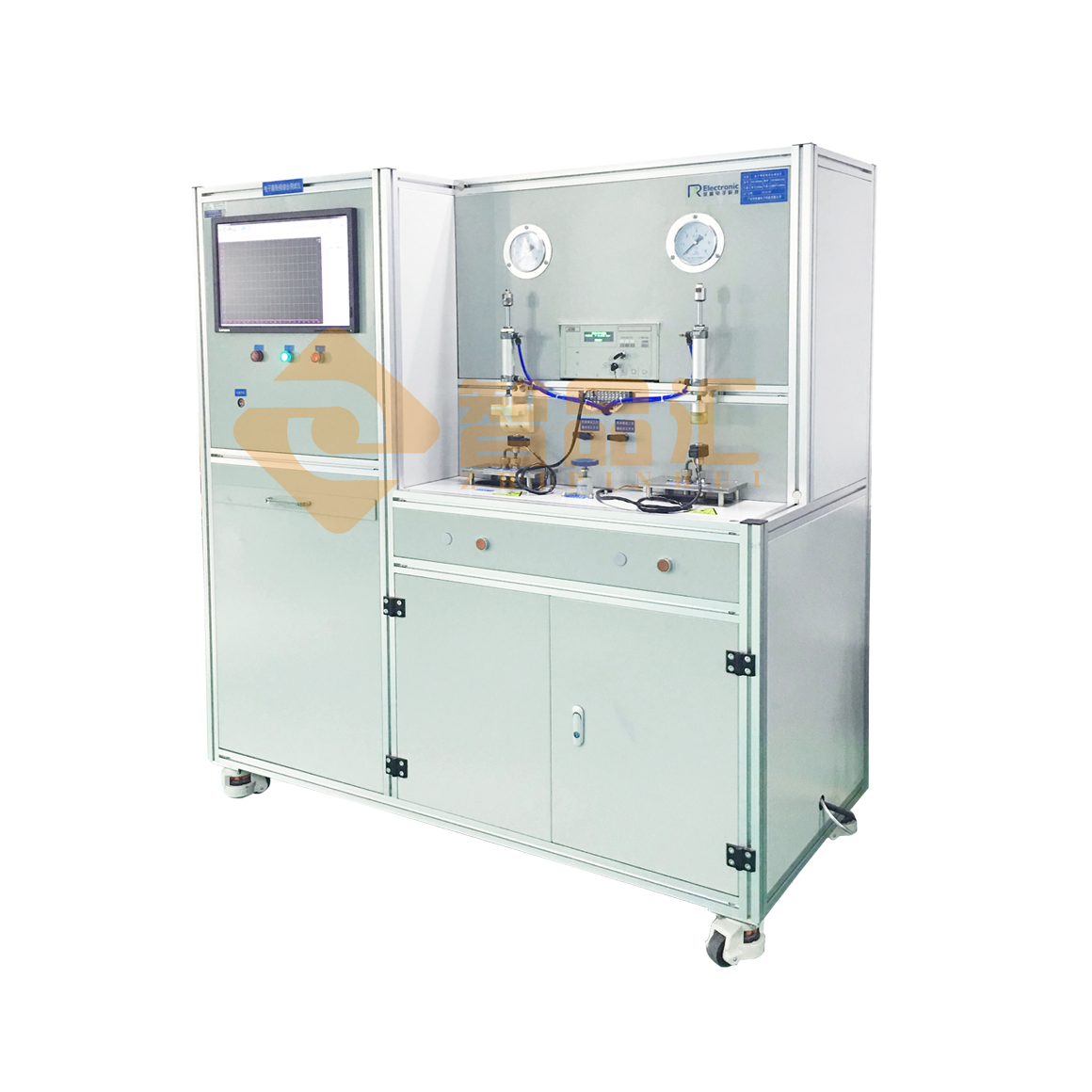

本設備用于測試銅管管組的空氣流量，用質量流量計檢測流量值，通過儲氣罐、穩壓閥和電磁閥控制空氣回路，顯示實時流量，有上下限報警，可實時監控和記錄每路管的流量值，不合格有報警提示
2.技術指標
1) 供電電壓：設備工作電壓AC220V 50Hz。
2) 設備功率：設備工作功率1KVA
3) 測試連接類型：各種空調管組，最大1進28出
4) 流量范圍：0～100升/分鐘，質量流量計，美國ALICAT，檢測精度優于2%。
5) 壓力：0~1MPa，壓力顯示精度優于0.25級
6) 穩壓罐：耐壓大于1MPa,保證系統壓力穩定，供氣量不小于18M3/H,前端配備油水分離器和過濾器
7) 報警輸出：上下限報警輸出，聲光報警器
8) 數據記錄功能：流量有實時監控和保存功能，有自動判斷功能
9) 系統控制：PLC控制電磁閥輪流切換28路出口到流量計端測試流量，計算機自動記錄和判斷每路流量值是否合格
10) 管路：使用SMC品牌軟管，滿足進氣氣管外徑6.35~31mm的標準管徑，出口滿足4.76mm、6.35mm、7.94mm、9.52mm四種規格
11) 使用環境溫度：10～40(℃)。
12) 使用環境濕度：小于85%(RH)。
13) 工位：2 工位; 2工位一共有28路單獨切換的電磁閥，可同時測試兩個一進14出的管組，和一個一進28出的管組。
14) 測試速度：裝夾時間2秒，每路測試時間小于5秒
15) 夾具：按用戶樣品定制夾具，按1進28出工件設計1套夾具，按1進14出設計2套夾具，設備自帶3套夾具
16)
該檢測設備可實現連續 15 天工作(具體情況也根據現場環境決定，如果現場環境良好，設備可連續工作時間會延長，若現場環境惡劣，則會影響連續工作時間)。
17) 試驗機及負載應該提供相應的技術培訓，確保用戶能夠?qū)υO(shè)備有足夠的了解和熟悉，使檢測人員能夠獨立進行設備的日常維護及保養，必須提供詳細的說明書給用戶，說明書必須要有操作規程、電器原理圖、一般故障的解決方法、關鍵部件的保護方法、易損件及夾具的圖紙。
18) 試驗機及負載要有明確的保質期，非人為故障應在 2 年內免費保修，并承諾終身維護，用戶提出問題后4小時內作出反應，24小時內應安排人員上門服務。
